radiocomando ricevitore 4 ch monostabile bistabile autoapprendente
RF4CHAUTOAP
Nuovo

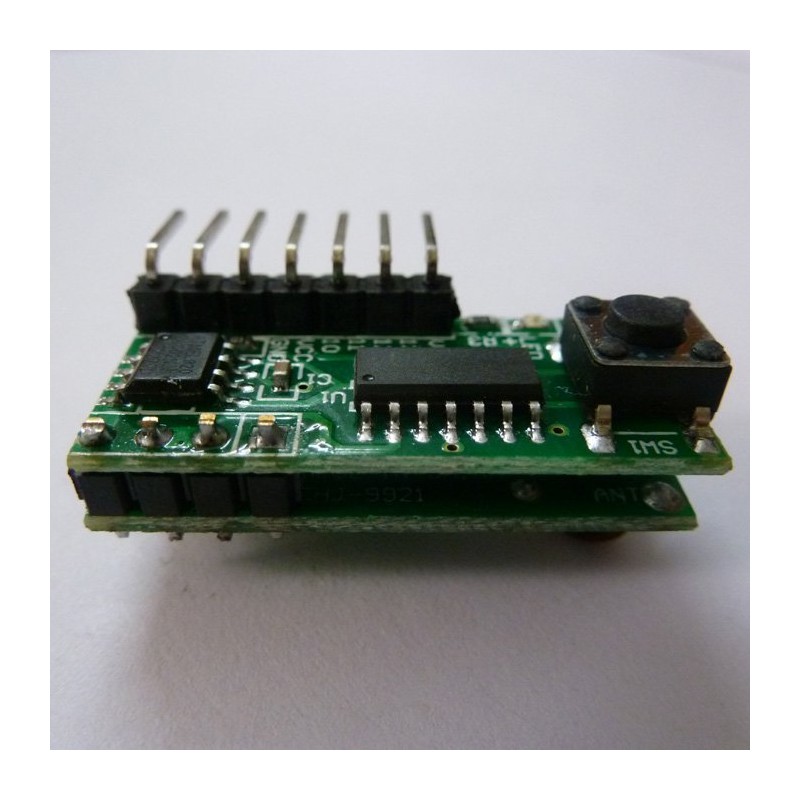

modulo Radiocomando, composto da ricevitore a 4 canali, per qualsiasi progetto dove occorre comandare qualcosa da lontano e senza cavi, questo modello ha il pulsante per autoapprendere qualsiasi telecomando, e può lavorare a scelta in modalità monostabile, bistabile o interlacciato.
433mhz
3 Articoli
Attenzione: Ultimi articoli in magazzino!
Dettagli
-
modulo Radiocomando, composto da ricevitore a 4 canali, per qualsiasi progetto dove occorre comandare qualcosa da lontano e senza cavi, questo modello ha il pulsante per autoapprendere qualsiasi telecomando (433 mhz) che puoi acquistare sul sito, e può lavorare a scelta in modalità monostabile, bistabile o interconnessa.Ottimo anche per Arduino.
-
Con questo dispositivo puoi implementare comandi radio wireless sul tuo progetto senza gestire nessuna decodifica dati RF, le 4 uscite digitali si attivano direttamente alla pressione del rispettivo pulsante sul telecomando e tutta la decodifica viene gestita dal dispositivo.
CARATTERISTICHE TECNICHE:Model No.
CJ005Operating voltage
5.0VDC ±0.5VWorking priceple
Super regenerative receiver with decoder , learning type . decoding PT2262, PT2260, PT2240, EV1527 and other learning codeto chip or compatible chips, can learn and store 20 pcs different coded remote control. Intelligently distinguish shock resistance between fixed code and learning code , such as PT2262 and EV1527.
Static current
≤7 mA (DC 5V)Operating frequency
433MHzmodulation Mode
ASK/OOKReceiving sensitivity
over -102 dBm (50 Ω)Speed
< 5 K bps (at 315 MHz, -95 dBm)Operating temp.
-10 °C ~ +60 °CMax rate 1 KHZ Antenns length20 cm (315 MHz), 18 cm (433.92 MHz)Dimension
30*13mmOutput signal
TTL level , Momentary, Latch, Toggle ,user can set it by welding, Latch is defult.
Band width

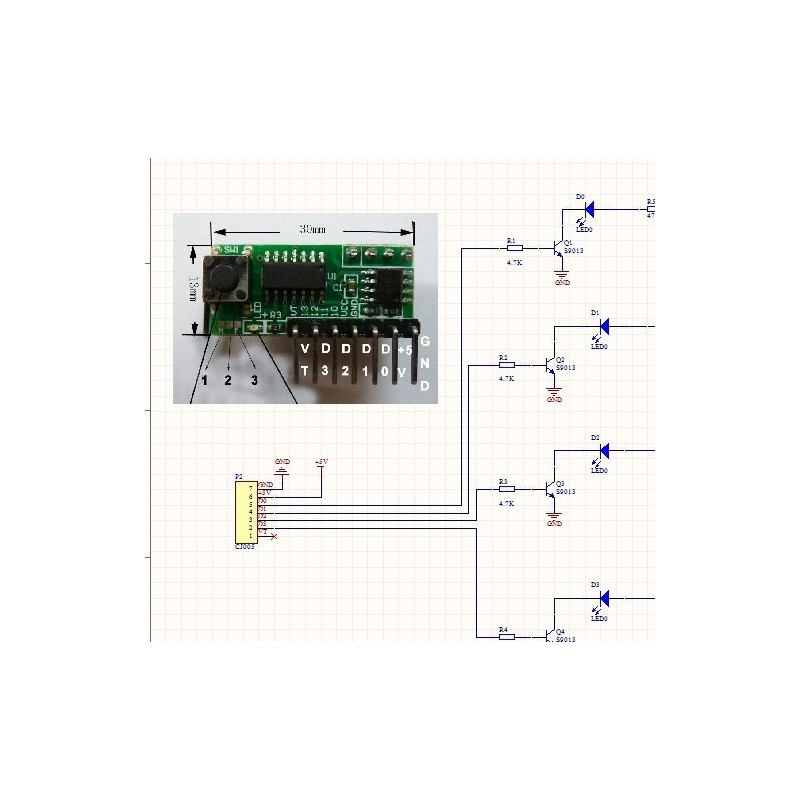

2MHz(315MHz, Sensitivity go down 3dBm test )IMPOSTARE LE USCITE (1-2-3 fanno riferimento alla numerazione sull'immagine prodotto):Output
A.Monostabile. singnal Non-locking (Momentary)----connettere 1 e 2
B.Bistabile. singnal Self-locking (Toggle) ---- connettere 2 e 3
C.Interlacciato. singnal Inter-locking (Latch) ---- non connettere nulla
Inter-locking (Latch): 4-way relay each other to switch, when relay A is working and locked , relay B C D corresponding to switch off; when B is working and locked , corresponding relay A C D swith off ; Only 1 relay is on among 4 relays A B C D;Non-locking type (Momentary): Press A and hold it , then A is on.Same as Relay B C D ;Self-lock type (Toggle): 4 chanels opens and closes independently, 4 chanels can work together ,they don’t affect each other . press A button, A relay of work and locked, press again then disconnected; Same as B C D .User guide :1: Learing ID : Press learning button , LED is on and beginning to learn ;after learning , LED will flash for a while .Then LED will keep being on to learn the next remote. If perss the learned remoter controller , auto-quit learning within 10 seconds;2: Delete ID : Keep pressing learning button for 5 seconds , LED will be on and enter deleting . LED off means finishing deleting;3: Antenna with a soft wire or other hard metals (such as whip antenna), try to straighten. Do not go near metal objects;4: Power supply voltage requires stable and low ripple factor, multi-level filtering (such as adding beads, inductors, capacitors, etc.);
